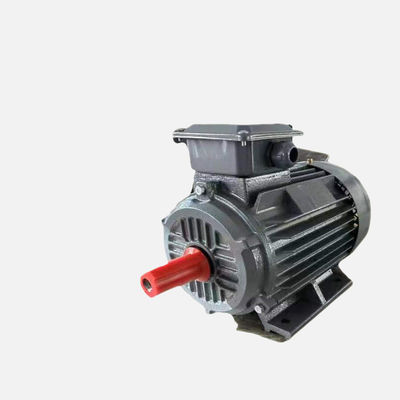

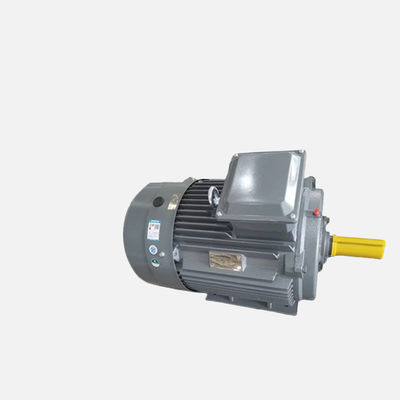

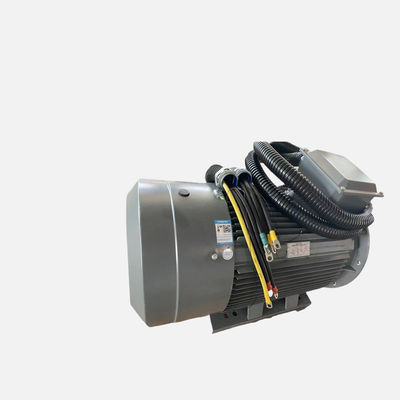

مغناطيس دائم محرك متزامن منخفض الجهد PMSM سلسلة HCP 3000r

  • Permanent Magnet Low Voltage Synchronous Motor(PMSM) HCP Series（3000r）
  • Permanent Magnet Low Voltage Synchronous Motor(PMSM) HCP Series（3000r）
  • Permanent Magnet Low Voltage Synchronous Motor(PMSM) HCP Series（3000r）
مكان المنشأ الصين
اسم العلامة التجارية HC
إصدار الشهادات CCC CE
رقم الموديل HCP S/M/L (3000r)
الحد الأدنى لكمية عشرة قطع
الأسعار negotiable
تفاصيل التغليف عن طريق البليت البحري / عن طريق الكرتون الجوي / عن طريق التغليف السريع
وقت التسليم 25 يوما
شروط الدفع L/C، T/T
القدرة على العرض 30 ألف قطعة/شهر

اتصل بي للحصول على عينات مجانية وكوبونات

ال WhatsApp:0086 18588475571

(وي تشات): 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
نوع المنتج محرك كهربائي بدون فرش صناعة التطبيقات البتروكيماويات والتعدين والطاقة الكهربائية
التطبيق مطحنة، مراوح، مضخات، ضواغط، بثق، آلات الحزام عارضات ازياء HCP سلسلة تحويل تردد المغناطيس الدائم
فئة الحماية IP54/IP55 مستوى العزل F
الطاقة الاسمية 1.1 ~ 11 كيلو واط السرعة المسجلة 750r ~ 3000r
الجهد الاسمي 380 (ت) أو حسب الطلب
إبراز

مغناطيس دائم للطائرات,مغناطيس دائم محرك AC 3000RPM,مغناطيس الدوار المحرك IP55

,

3000RPM motor ac permanent magnet

,

motor rotor magnet IP55
اترك رسالة
منتوج وصف

مغناطيس دائم محرك متزامن منخفض الجهد ((PMSM) سلسلة HCP ((1.1 ~ 11KW)



الوصف



المصنع هو شريك استراتيجي لمعهد بكين لمعدات التحكم الكهروميكانيكي الدقيق التابع لشركة الصين لعلوم وتكنولوجيا الطيران.

تم دمج المصنع مع الإنتاج والتعليم والبحوث من الصين الطيران، ومعهد الهندسة الكهربائية من الأكاديمية الصينية للعلوم ووحدات أخرى ذات صلة،وتعتمد بشكل كامل على قدرات البحث والتطوير القوية للمعدات من الصين الطيران لضمان الأداء الممتاز للمنتجات، جودة مستقرة وموثوق بها.


1المواد



يتبنى التلف الستاتور من هذه السلسلة من المنتجات عالية الجودة للفكرة النحاس النقي، ويتبنى الدوار الغناطيس الدائم NdFeB الأرض النادرة المخفوقة، اختيار المواد عالية المستوى،وعمر الخدمة الطويل للمنتج;


2التصميم



تصميم هيكل المحرك الخفيف للغاية والرقيق للغاية، وكثافة طاقة عالية (24nm / kg، 5.8kw / kg) ، وحجم صغير، وكفاءة أعلى ومدى تشغيل اقتصادي أوسع،مع تأثير كبير على توفير الطاقة;


3. العملية



يتبنى هيكل الستاتور مادة PEEK ذات قوة عالية وخصائص عزل عالية ، والمواد الايبوكسي لملء وعلب ، والتي تتبنى قوة عالية وموصلية حرارية عالية ،تملأ وتختم لحل احتياجات التثبيت والتبريد، يتبنى جوهر الحديد عالية الشفافية المغناطيسية ومادة سبيكة غير منتظمة منخفضة الخسارة، وتبني الملفوفة التشكيل المركزي المدار، الملفوفة متعددة المراحل، المواد SMC وتثبيت المغناطيس الدائم,وتعتمد عملية حذاء القطب المغناطيسي وتكنولوجيا حماية إزالة المغناطيسية لضمان استقرار وموثوقية المنتج.





الأداء
الرجاء الرجوع إلى الجدول التالي للمعلمات المحددة لهذه السلسلة من المنتجات:



نموذج المحرك الطاقة الاسمية التيار الاسمي السرعة الاسمية الكفاءة عامل الطاقة عزم الدوران التيار الوقائي عزم الدوران الوزن
KW 380 فولت/إيه r/min % COSØ ن.م. أ ن.م. كيلوغرام
HCP90S-2 1.5 2.8 3000 88 ≥0.95 3.1 7 2 23
HCP90L-2 2.2 4 3000 89.7 ≥0.95 3.1 7 2 26.5
HCP100L-2 3 5.4 3000 89.7 ≥0.95 3.1 7.5 2 34
HCP112M-2 4 7.2 3000 90.7 ≥0.95 3.1 7.5 2 41
HCP132S-2 5.5 9.8 3000 92 ≥0.95 3.1 7.5 2 60
HCP132M-2 7.5 13.2 3000 92.5 ≥0.95 3.1 7.5 2 63
HCP160M-2 11 19.3 3000 93.5 ≥0.95 3 7.5 2 109
HCP160L-2 15 26 3000 93.8 ≥0.95 3 7.5 2 119
HCP180M-2 22 38 3000 94.7 ≥0.95 3 7.5 1.8 173
HCP180M-2 30 51.3 3000 95 ≥0.95 3 7.5 1.8 186
HCP180L-2 37 63.8 3000 95.3 ≥0.95 3 7.5 1.8 218
HCP200L-2 30 51.3 3000 95 ≥0.95 3 7.5 1.8 225
HCP200L-2 37 63.5 3000 95.2 ≥0.95 3 7.5 1.8 245
HCP200L-2 45 76.5 3000 95.6 ≥0.95 3 7.5 1.8 265
HCP225S-2 45 76.5 3000 95.6 ≥0.95 3 7.5 1.8 306
HCP225M-2 55 94 3000 95.8 ≥0.95 3 7.5 1.8 340
HCP250M-2 55 94 3000 95.8 ≥0.95 3 7.5 1.8 385
HCP280S-2 75 128 3000 96 ≥0.95 3 7.5 1.8 518
HCP280M-2 90 153.3 3000 96.1 ≥0.95 3 7.5 1.8 550
HCP315S-2 110 187.3 3000 96.2 ≥0.95 2.9 7.1 1.8 932
HCP315M-2 132 225 3000 96.2 ≥0.95 2.9 7.1 1.6 982
HCP315L-2 160 272 3000 96.5 ≥0.95 2.9 7.1 1.6 1100
HCP315L-2 180 306 3000 96.5 ≥0.95 2.9 7.1 1.6 1180
HCP315L-2 200 340 3000 96.6 ≥0.95 2.9 7.1 1.6 1280
HCP355M-2 250 426 3000 96.8 ≥0.95 2.9 7.1 1.6 1720
HCP355L-2 315 533 3000 96.8 ≥0.95 2.9 7.1 1.6 1980



نموذج المحرك الطاقة الاسمية التيار الاسمي السرعة الاسمية الكفاءة عامل الطاقة عزم الدوران التيار الوقائي عزم الدوران الوزن
KW 380 فولت/إيه r/min % COSØ ن.م. أ ن.م. كيلوغرام
HCP90S-4 1.1 2.05 1500 88 ≥0.95 3.1 7 2 23
HCP90L-4 1.5 2.78 1500 88.5 ≥0.95 3.1 7 2 27.5
HCP100L-4 2.2 3.98 1500 90.2 ≥0.95 3.1 7.0 2 35
HCP100L-4 3.0 5.4 1500 90.7 ≥0.95 3.1 7.0 2 40
HCP112M-4 4.0 7.2 1500 91 ≥0.95 3.1 7.0 2 45
HCP132S-4 5.5 9.7 1500 92.6 ≥0.95 3.1 7.0 2 63
HCP132M-4 7.5 13.2 1500 93.0 ≥0.95 3 7.0 2 75
HCP160M-4 11.0 19.3 1500 94.0 ≥0.95 3 7.5 2 115
HCP160L-4 15.0 26 1500 94.3 ≥0.95 3 7.5 1.8 135
HCP180M-4 18.5 32 1500 95 ≥0.95 3 7.5 1.8 172
HCP180L-4 22.0 38 1500 95.2 ≥0.95 3 7.5 1.8 185
HCP200L-4 30.0 51.6 1500 95 ≥0.95 3 7.2 1.8 235
HCP225S-4 37.0 63.5 1500 95.8 ≥0.95 3 7.2 1.8 300
HCP225M-4 45.0 77 1500 96.1 ≥0.95 3 7.2 1.8 330
HCP250M-4 55.0 94 1500 96.3 ≥0.95 3 7.2 1.8 410
HCP250M-4 75.0 128 1500 96.5 ≥0.95 3 7.2 1.8 438
HCP280S-4 75.0 128 1500 96.5 ≥0.95 3 7.2 1.8 518
HCP280M-4 90.0 153 1500 97 ≥0.95 3 7.2 1.8 608
HCP280M-4 110.0 187.2 1500 96.7 ≥0.95 3 7.2 1.8 650
HCP280M-4 132.0 223 1500 96.8 ≥0.95 2.9 7.2 1.8 370
HCP315S-4 110.0 187.2 1500 96.7 ≥0.95 2.9 6.9 1.6 935
HCP315L-4 160.0 272 1500 96.8 ≥0.95 2.9 6.9 1.6 1100
HCP315L-4 200.0 340 1500 96.9 ≥0.95 2.9 6.9 1.6 1350
HCP355M-4 250.0 423 1500 97.0 ≥0.95 2.9 6.9 1.6 1900
HCP355L-4 355.0 602 1500 97.1 ≥0.95 2.9 6.9 1.6 2100
HCP355L-4 400.0 678 1500 97.1 ≥0.95 2.9 6.9 1.6 2300



نموذج المحرك الطاقة الاسمية التيار الاسمي السرعة الاسمية الكفاءة عامل الطاقة عزم الدوران التيار الوقائي عزم الدوران الوزن
KW 380 فولت/إيه r/min % COSØ ن.م. أ ن.م. كيلوغرام
HCP90S-6 0.75 1.4 1000 87.2 ≥0.95 3.1 5.5 2 24
HCP90L-6 1.1 2.03 1000 88.7 ≥0.95 3.1 5.5 2 26
HCP100L-6 1.5 2.73 1000 89.8 ≥0.95 3.1 6.5 2 35
HCP112M-6 2.2 3.97 1000 91 ≥0.95 3.1 6.5 2 40
HCP132S-6 3 5.37 1000 92 ≥0.95 3.1 6.5 2 60
HCP132M-6 4 7.08 1000 92.8 ≥0.95 3.1 6.5 2 75
HCP132M-6 5.5 9.68 1000 93.5 ≥0.95 3.1 6.5 2 78
HCP160M-6 7.5 13 1000 94.2 ≥0.95 3 6.5 2 110
HCP160L-6 11 19 1000 94.7 ≥0.95 3 6.5 2 135
HCP180L-6 15 25.8 1000 95.1 ≥0.95 3 7 2 175
HCP200L-6 18.5 31.8 1000 95.5 ≥0.95 3 7 1.8 220
HCP200L-6 22 37.8 1000 95.8 ≥0.95 3 7 1.8 230
HCP225M-6 30 51.3 1000 96.2 ≥0.95 2.9 7 1.8 280
HCP250M-6 37 63.2 1000 96.3 ≥0.95 2.9 7 1.8 380
HCP280S-6 45 76.8 1000 96.4 ≥0.95 2.9 7 1.8 480
HCP280M-6 55 93.8 1000 96.5 ≥0.95 2.9 7 1.8 550
HCP315S-6 75 128 1000 96.5 ≥0.95 2.8 6.7 1.6 870
HCP315M-6 90 153 1000 96.5 ≥0.95 2.8 6.7 1.6 950
HCP315L-6 110 187 1000 96.6 ≥0.95 2.8 6.7 1.6 1130
HCP315L-6 132 223 1000 96.6 ≥0.95 2.8 6.7 1.6 1190
HCP355M-6 160 263 1000 96.6 ≥0.95 2.8 6.7 1.6 1720
HCP355M-6 200 340 1000 96.7 ≥0.95 2.8 6.7 1.6 1900
HCP355L-6 250 425 1000 96.7 ≥0.95 2.8 6.7 1.6 2000
HCP355L-6 315 536 1000 96.7 ≥0.95 2.8 6.7 1.6 2200
HCP355L-6 375 637 1000 96.7 ≥0.95 2.8 6.7 1.6 2300
HCP355L-6 400 680 1000 96.7 ≥0.95 2.8 6.7 1.6 2450



نموذج المحرك الطاقة الاسمية التيار الاسمي السرعة الاسمية الكفاءة عامل الطاقة عزم الدوران التيار الوقائي عزم الدوران الوزن
KW 380 فولت/إيه r/min % COSØ ن.م. أ ن.م. كيلوغرام
HCP112M-8 1.5 2.74 750 90 ≥0.95 3.1 6 2 43
HCP132S-8 2.2 4 750 90.4 ≥0.95 3.1 6 2 60
HCP132M-8 3 5.3 750 91.5 ≥0.95 3.1 6 2 75
HCP160M-8 4 7.1 750 92.3 ≥0.95 3.1 6 2 102
HCP160M-8 5.5 9.7 750 93.1 ≥0.95 3.1 6 2 110
HCP160L-8 7.5 13.2 750 93.7 ≥0.95 3.1 6 2 131
HCP180M-8 11 19.2 750 94.2 ≥0.95 3 6.6 2 175
HCP200L-8 15 26 750 94.7 ≥0.95 3 6.6 2 235
HCP225S-8 18.5 32 750 95.1 ≥0.95 3 6.6 1.8 280
HCP225M-8 22 38 750 95.4 ≥0.95 3 6.6 1.8 300
HCP250M-8 30 51.5 750 95.6 ≥0.95 2.9 6.6 1.8 380
HCP280S-8 37 63.5 750 95.8 ≥0.95 2.9 6.6 1.8 480
HCP280M-8 45 77 750 95.8 ≥0.95 2.9 6.6 1.8 560
HCP315S-8 55 94.5 750 95.9 ≥0.95 2.8 6.4 1.6 920
HCP315M-8 75 128.5 750 96 ≥0.95 2.8 6.4 1.6 990
HCP315L-8 90 153 750 96 ≥0.95 2.8 6.4 1.6 1083
HCP315L-8 110 188 750 96 ≥0.95 2.8 6.4 1.6 1180
HCP315L-8 132 226 750 96.1 ≥0.95 2.8 6.4 1.6 1250
HCP355M-8 160 275 750 96.1 ≥0.95 2.8 6.4 1.6 1910
HCP355M-8 180 308 750 96.1 ≥0.95 2.8 6.4 1.6 2020
HCP355L-8 200 343 750 96.1 ≥0.95 2.8 6.4 1.6 2080
HCP355L-8 250 428 750 96.1 ≥0.95 2.8 6.4 1.6 2150
HCP355L-8 280 480 750 96.1 ≥0.95 2.8 6.4 1.6 2230
HCP355L-8 315 540 750 96.1 ≥0.95 2.8 6.4 1.6 2300
